Поворотные столы для 4- и 5-осевого применения служат основными функциональными компонентами многоосных станков с ЧПУ.. Без этих важных частей, 4-Осевые и 5-осевые обрабатывающие центры не могут выполнять возложенные на них функции. Проще говоря: оснащение 3-осного станка одной поворотной осью создает 4-осевой агрегат, добавление двух поворотных осей превращает его в 5-осевой станок..

Трехосевая система ЧПУ относится к трем линейным движущимся осям, соответствующим вертикальным., продольные и поперечные перемещения в декартовой системе координат. Детали могут обрабатываться только на одной поверхности за один установ., делает 3-осевое оборудование идеальным для производства плоских компонентов.

3-Осевое фрезерование с ЧПУ остается одним из наиболее распространенных и широко распространенных процессов обработки.. Заготовки остаются неподвижными во время обработки., в то время как режущие инструменты перемещаются по X, Оси Y и Z для удаления материала. В качестве базовой конфигурации ЧПУ, он хорошо работает с деталями с простой геометрией, но плохо справляется со сложными структурами.. Поскольку доступны только три линейных перемещения, операторы часто повторно зажимают заготовки вручную для завершения полной обработки, что приводит к более низкой общей эффективности обработки по сравнению с 4- и 5-осевыми альтернативами..

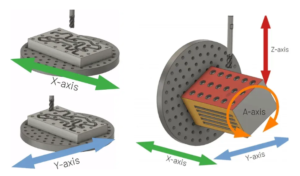

4-ось фрезерования с ЧПУ представляет четвертую ось вращения, определяется как ось A, вращающаяся вокруг оси X, дополняющий оригинальный X, Линейные оси Y и Z. Многие 4-осевые станки также оснащены поворотной осью B заготовки., возможность гибридного фрезерования и токарной обработки на одном оборудовании.

Эта технология является предпочтительным решением для сверления боковых отверстий и обработки криволинейных поверхностей цилиндрических заготовок.. Это значительно сокращает производственные циклы, сохраняя при этом высочайшую точность размеров..

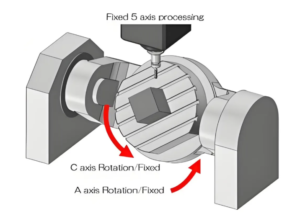

Основываясь на 4-осных установках, 5-Ось фрезерования с ЧПУ включает дополнительную поворотную ось B, вращающуюся вокруг оси Y.; некоторые модели станков обозначают ось вращения заготовки как ось B или ось C..

Поддерживается структурно усиленными поворотными узлами для компенсации веса компонентов., режущие инструменты на 5-осевых станках могут приближаться к заготовкам практически из любой пространственной ориентации. Этот прорыв открывает возможности для производства сложных геометрических компонентов, которые ранее было трудно или невозможно производить с помощью традиционной механической обработки..

По сравнению с 3- и 4-осевым оборудованием с ЧПУ, 5-системы осевой обработки обеспечивают исключительную гибкость, производительность и универсальность. Его способность резки под разными углами позволяет высокоэффективно изготавливать профили произвольной формы и сложной геометрии..
